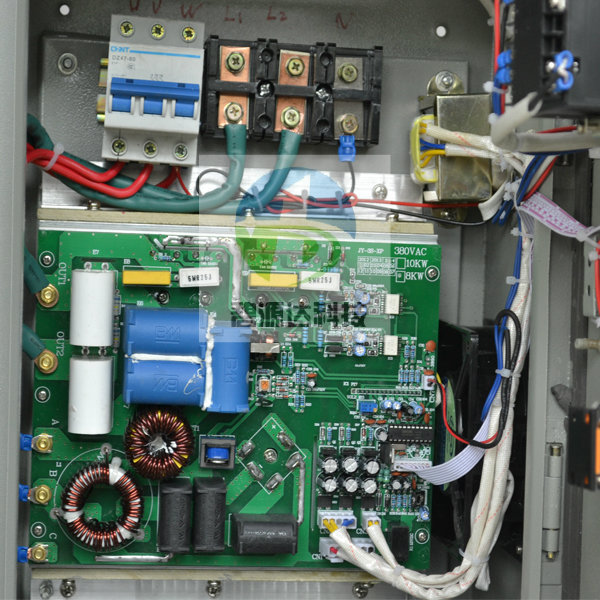

BYD全橋電磁加熱控制板檢修指南

責任編輯:碧源達  發布時間:2016-03-15

BYD全橋電磁加熱控制板檢修指南:

1、檢修前先準備1臺220V/100VA以上的1:1隔離變壓器,如果IGBT模塊或三相整流橋未損壞,則直接將變壓器輸出端接至原380V電源接線端的任兩相。否則,變壓器經一整流橋整流后,接入如下圖所示的電源供電端。先檢測主控板是否正常。

2、觀察板上的電源指示燈,如果這個指示燈點亮,說明輔助電源工作基本正常。否則檢測開關電源部分。排除電源供電故障。

3、當輔助電源工作正常后,一般能聽到蜂鳴器上電時的長鳴提示音。如果有提示音,說明+15V和+5V正常。如果沒有指示音,而+5V電壓正常。接上顯示板無顯示。先考慮陶振是否變質,再考慮MCU損壞。


 4、如果+5V和+15V電源正常,再檢測驅動電源是否正常。


5、再檢測IGBT驅動輸入端。在待機狀態下,輸出端正常時,會檢測到-8V的負壓。

6、將雙蹤示波的兩只探針分別接于控制模塊的倒數第3,4腳上。連接好IGBT,溫控器等。檢測無誤后開機〔短路軟開關控制端〕。能觀察到示波器上互補輸出波形。

7、斷電,將示波器探針接于IGBT模塊控制極與集電極之間。上電開機,示波器能檢測到如下所示的正脈沖15V,負脈沖8V左右。

8、經過上面檢測無誤后,將示波器探頭1接控制板倒數第3腳,探頭2接第二腳,溫控器開關接通后,接法和輸出波形如下兩圖所示。


9、至此,主控板檢測完成。如果一切正常。可接入380V試機。無其它意外,機子都能正常工作。





碧源達電磁加熱器在生產過程中實行嚴格要求,每一個生產過程包括對頻率、波形、諧率、抗干擾等,都有嚴格的品質管控措施,使產品生產規范化、標準化、數據化, 出廠前老化檢驗技術,分別經過欠壓300V,正常電壓380V,過壓460V,共計120小時的老化干燒檢驗,確保產品零部件之間的高效能、高穩定運行。可連續加熱10萬個小時。
